美标截止阀尺寸对照表

2021

11/03 17:19:51
英雄联盟
分享
  • 分享到微信朋友圈

  美标截止阀尺寸规格对照表是按照DN换算英寸、其中不同类型的截止阀外形结构都是不一样的,其尺寸都不一样。主要分长度、宽度、高度以及螺丝孔距等。


美标截止阀尺寸对照表

美标截止阀尺寸对照表

美标截止阀尺寸对照表

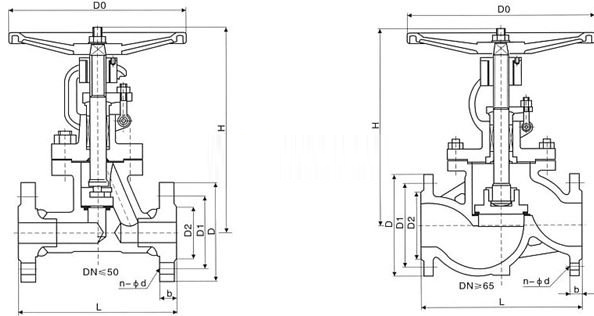

美标截止阀尺寸标注代号说明

  1、DN是代表公称通径尺寸;

  2、L是代表阀体的总长度;

  3、H是代表阀体的总高度

  4、D是代表法兰盘外径

  5、D1是代表螺丝孔中心距

  6、D2是代表法兰水线外径

  7、b是代表法兰的厚度

  8、n-Φd是代表法兰螺丝孔直径及数量

  9、不同截止阀都需要一个外形结构图作为参考对照。
